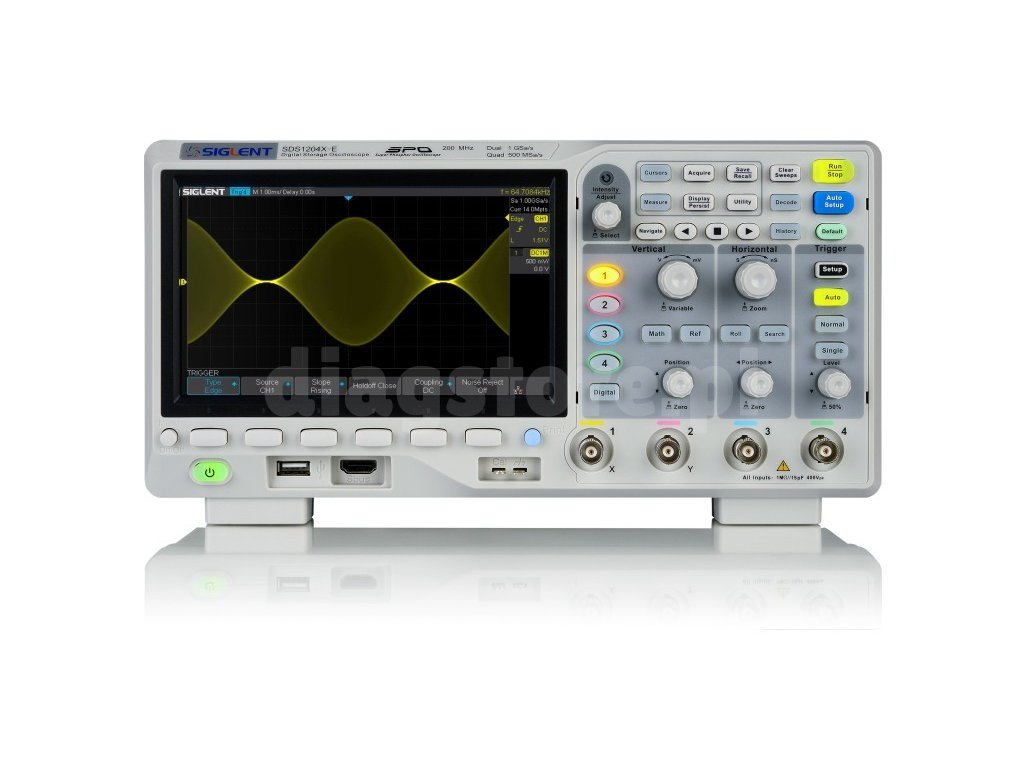

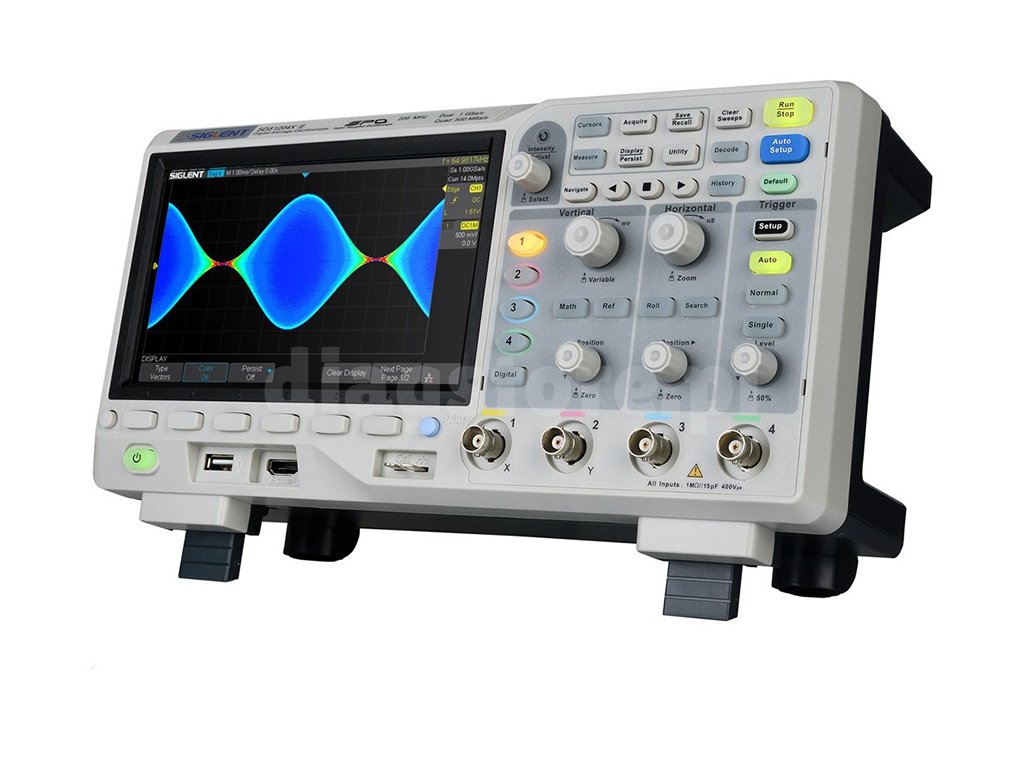

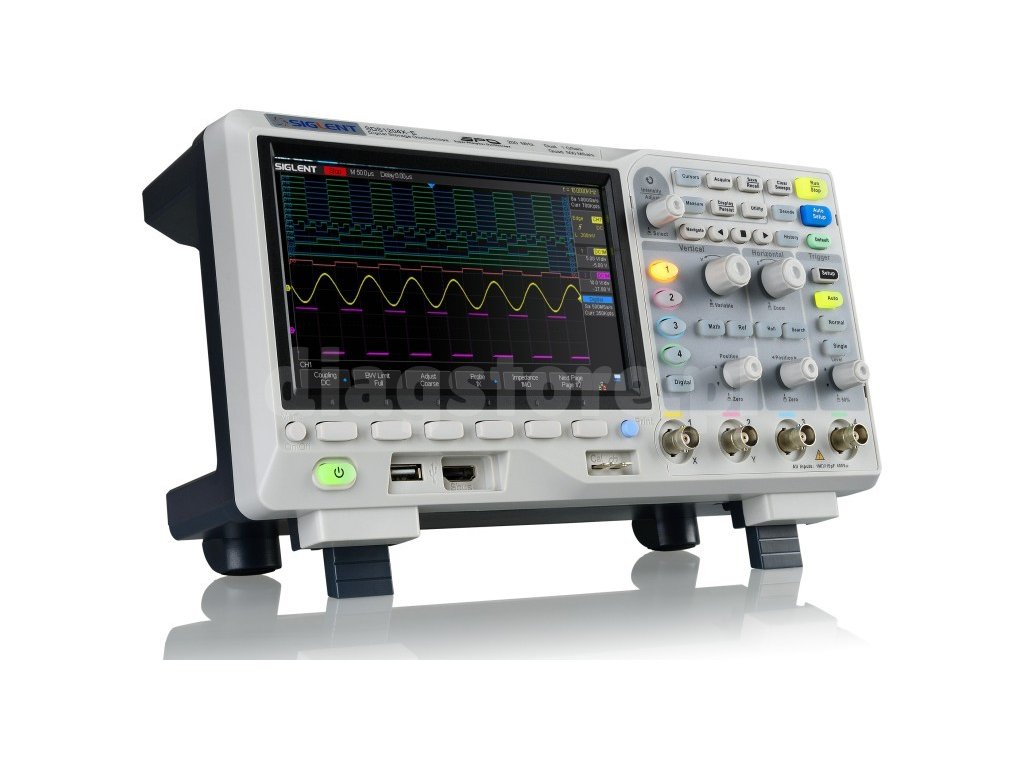

Oscyloskop 4-kanałowy Siglent SDS1104X-E
Kod: 1215Opis szczegółowy produktu
Jest to czterokanałowy model z serii „SDS1100X-E”, który może mierzyć jednocześnie do dwóch kanałów. Sonda posiada dwa przetworniki analogowo-cyfrowe, dzięki czemu może mierzyć na dwóch kanałach jednocześnie bez utraty częstotliwości próbkowania. Jeśli wszystkie kanały są aktywne, sonda nadal ma 500 MS/s na kanał.Wraz z nową aktualizacją oprogramowania dodano funkcję „rejestrowania danych” , która umożliwia pomiar i rejestrowanie próbek z częstotliwością do 1 kSa/s przez kilka godzin lub kilka dni.Model ten ma przepustowość do 100 MHz i 14 Mpts na dwóch aktywnych kanałach lub 7 Mpts na czterech aktywnych kanałach.
Super Phospor
Oscyloskop jest wyposażony w technologię „Super Phospor”, która zapewnia wysoką czystość sygnału i bardzo niski poziom szumów. Dzięki tej technologii wymagane jest jedynie 500 µV na gałąź. Technologia ta obejmuje również ciągłą transmisję sygnału niezależnie od procesora lub ekranu, co pozwala wykrywać błędy, które nie są widoczne w normalnym zakresie. W standardzie znajduje się również sonda, która może dekodować sygnały w zakresach l2C, SPI, UART, RS232, CAN i LIN.
Akcesoria opcjonalne
Do tego modelu można opcjonalnie zamówić generator funkcji, aby rozszerzyć zakres o analizator logiczny 25 MHz i 16 kanałów. Rozszerzenie to można podłączyć w dowolnym momencie za pomocą interfejsu USB.Sondę można również podłączyć do Internetu za pomocąkabla internetowego lub klucza WiFi, które również można nabyć jako opcję. Umożliwia to sterowanie urządzeniem za pośrednictwem interfejsu internetowego. Sondą można również sterować za pomocą poleceń SCPI. Prosimy o kontakt w celu uzyskania indywidualnej wyceny.
Specyfikacje
| Przepustowość | 100 MHz |
| Kanały | 4 |
| Pamięć | 7 Mpts na kanał (przy użyciu 4 kanałów) 14 Mpts na kanał (przy użyciu 2 kanałów) |
| Skala pionowa | 500 µV/div – 10 V/div |
| Skala pozioma | 1 ns/div – 100 s/div |
| Tłumienie sondy | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1000X, 2000X, 5000X, 10 000X |
| Częstotliwość aktualizacji |
100 000 wfm/s (normalny), 400 000 wfm/s (tryb sekwencyjny) |
| Typy wyzwalaczy | Granica, nachylenie, szerokość impulsu, okno, odwrócenie, interwał, zaciemnienie, wzór, wideo |

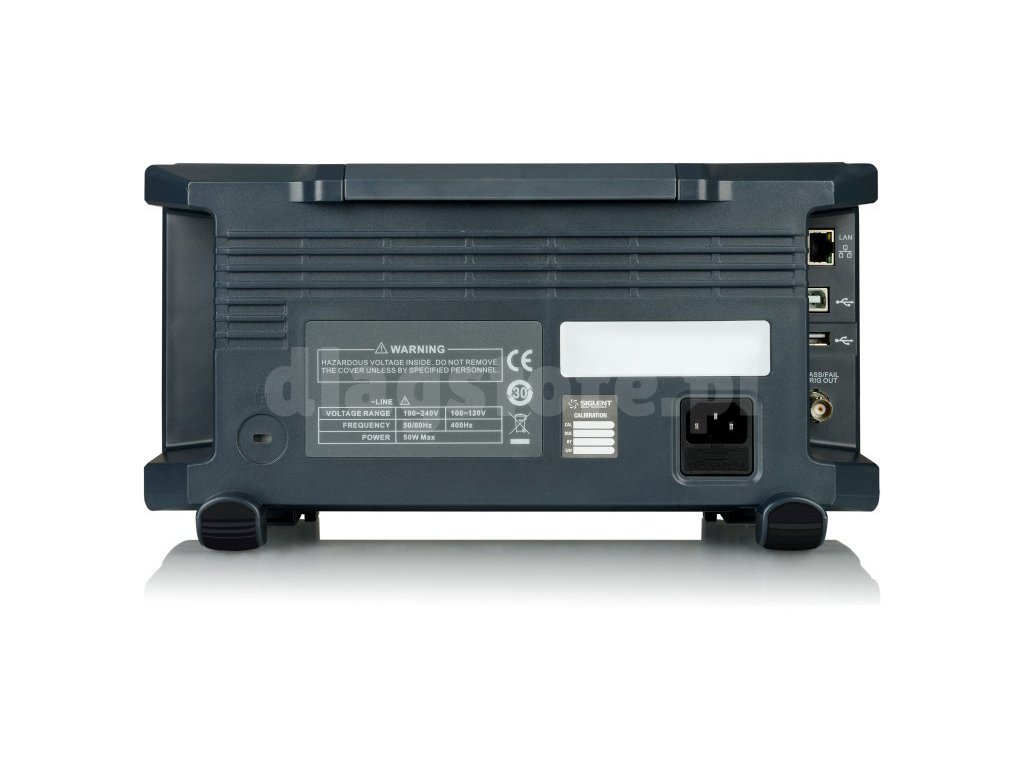

| Połączenie | Host USB, urządzenie USB, LAN, Pass/Fail, wyjście wyzwalacza, Sbus (Siglent MSO), WiFi przez klucz sprzętowy |
| Opcje dekodowania | IIC, SPI, UART/RS232, CAN, LIN |
| Widok | 7" TFT LCD (800x400) |
| Wymiary | 325 x 176 x 295 mm |
| Waga | 2,5 kg (3,5 kg wraz z opakowaniem) |
Zawartość opakowania
- Oscyloskop Siglent SDS1104X-E
- Kabel USB
- 4 sondy pasywne
- certyfikat
- przewód zasilający
- instrukcja obsługi
Parametry dodatkowe
| Kategoria: | Oscyloskopy |
|---|---|
| EAN: | 0722295836606 |
