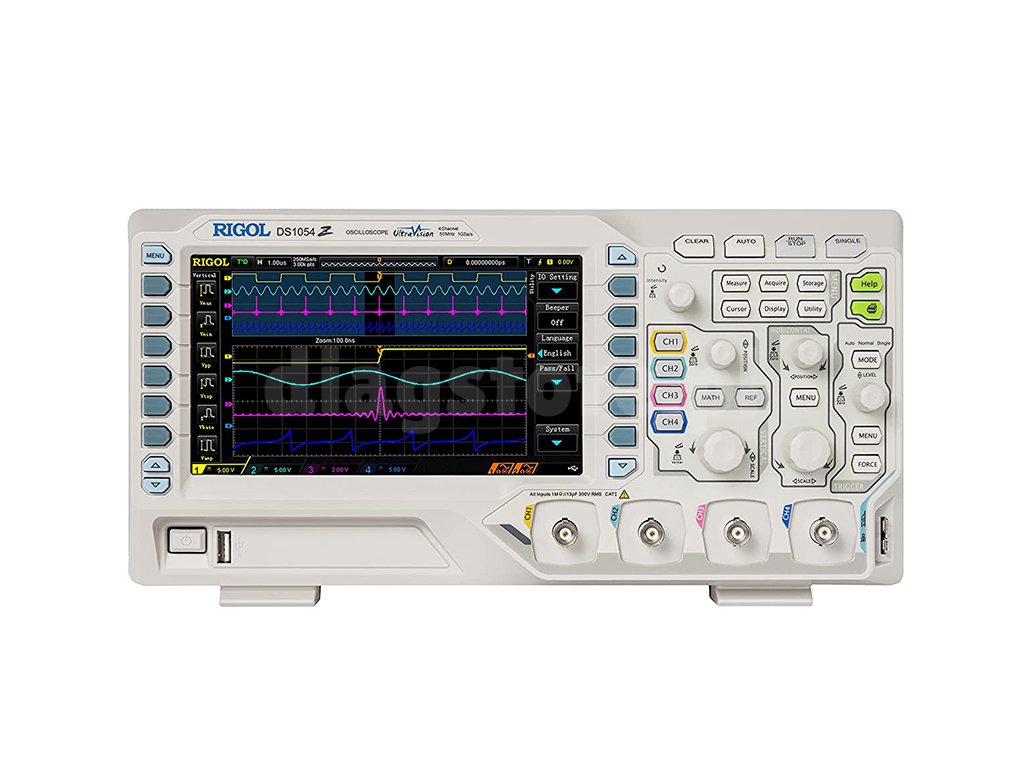

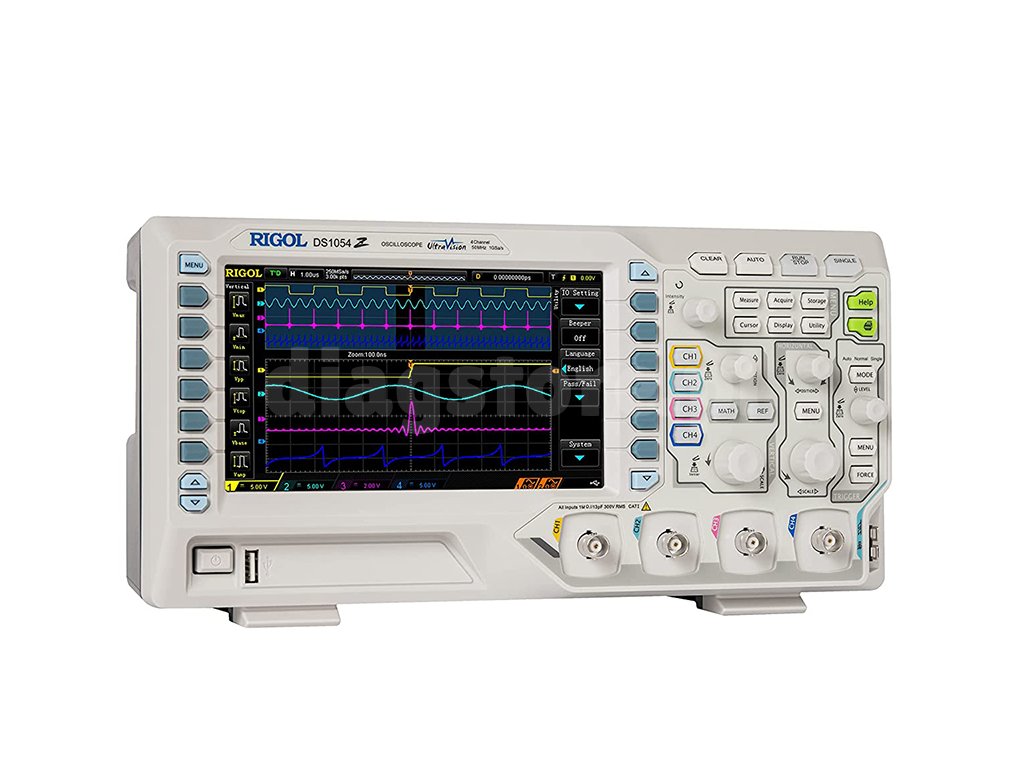

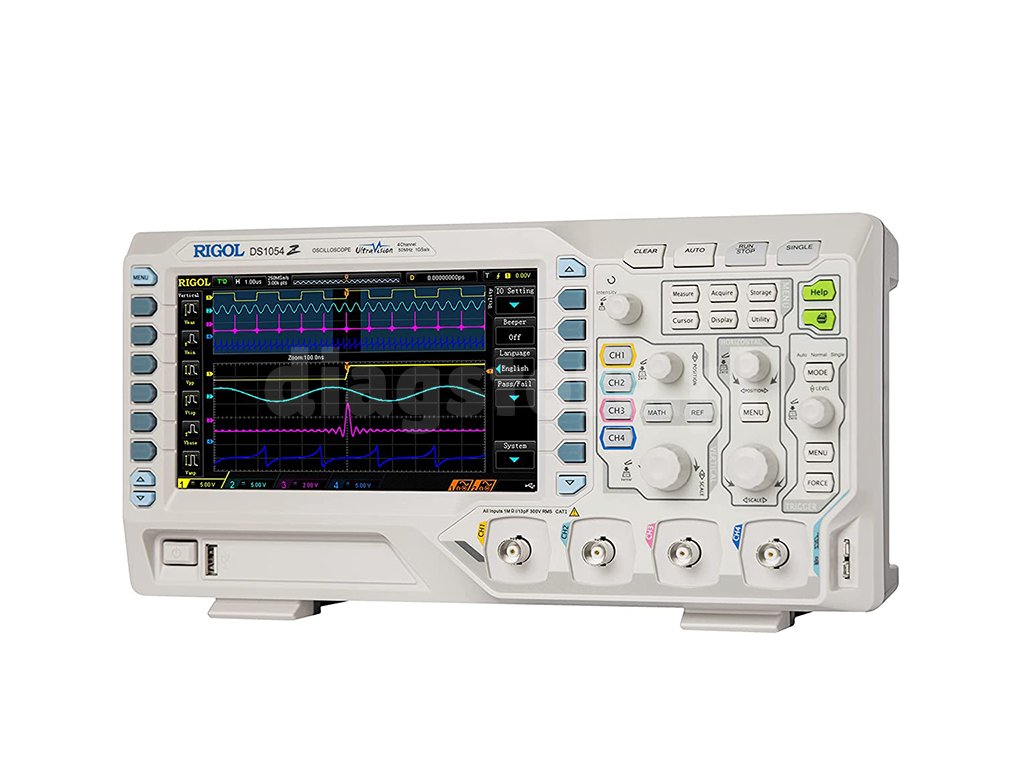

Rigol DS1054Z 4-kanałowy oscyloskop
Kod: 1218Opis szczegółowy produktu
Rigol DS1054Z to 4-kanałowy oscyloskop o częstotliwości próbkowania 1 GS/s i pamięci 12 milionów punktów. Dzięki częstotliwości odświeżania wynoszącej 30000 wfm/s możliwe jest szybkie analizowanie sygnału i wykrywanie wszelkich problemów, które mogą w nim występować. Przepustowość modelu jest dzielona przez liczbę aktywnych kanałów, 250 MS/s (4 aktywne kanały), 500 MS/s (2 aktywne kanały), 1GS/s (1 aktywny kanał). Pamięć tego urządzenia wynosi 24 Mpts podzielone między cztery kanały. Urządzenie jest wyposażone w interfejs USB do przesyłania danych do komputera lub karty pamięci.
Technologia Ultra Vision
Ultra Vision wyświetla nakładające się zakresy sygnałów w zależności od intensywności i zapewnia głębię pamięci do 24 mln punktów, co pozwala na szczegółowe przedstawienie sygnałów.
Specyfikacje
| Pamięć | 24 Mpts (podzielone przez liczbę kanałów). |
| Częstotliwość próbkowania | 250 MS/s (4 aktywne kanały), 500 MS/s (2 aktywne kanały) 1 GS/s (1 aktywny kanał) |
| Wyświetlanie | 7" TFT, 800x480 pikseli, 160 000 kolorów |
| Impedancja wejściowa | 1 MΩ |
| Liczba kanałów | 4 |
| Skala pozioma (wejście) | 5 ns/div - 50s/div |
| Czułość pionowa (wejście) | 1 mV/div - 10 V/div |
| Przetwornik A/C | Rozdzielczość 8 bitów |
| Maksymalne napięcie | CAT I 300 Vrms, CAT II 100 Vrms, przepięcie przejściowe 100Vpk |
| Czas narastania | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Obsługa sond | 0,1x – 1000x |
| Zmierzona wartość szumu | 1 mVpp (przy 100 ms, 1 mV/div, długość zapisu: 3 Mpts) |

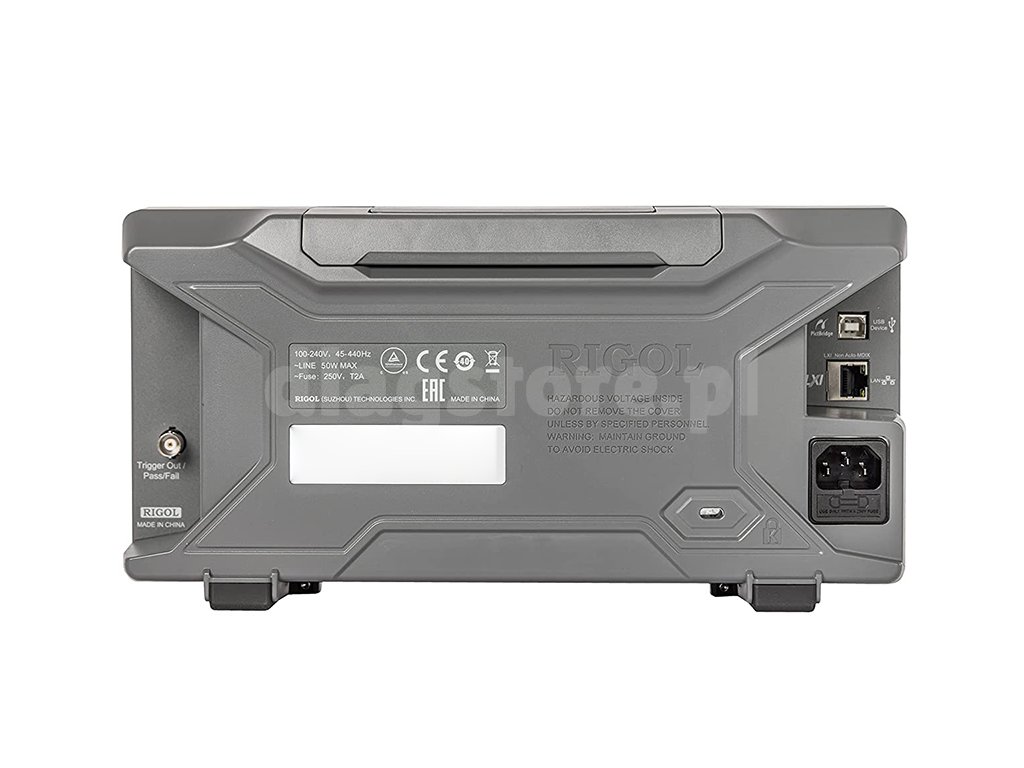

| Połączenie | USB 2.0 typu A, USB 2.0 typu B, LAN |
| Waga (bez opakowania) | 3,2 kg |
| Wymiary | 313 x 161 x 122 mm |
Zawartość opakowania
- Oscyloskop Siglent Rigol DS1054Z
- 4 sondy pasywne 1x/10x (150 MHz, typ RP2200)
- Kabel USB
- kabel zasilający
- instrukcja obsługi
Parametry dodatkowe
| Kategoria: | Oscyloskopy |
|---|---|
| EAN: | 4016139006819 |
