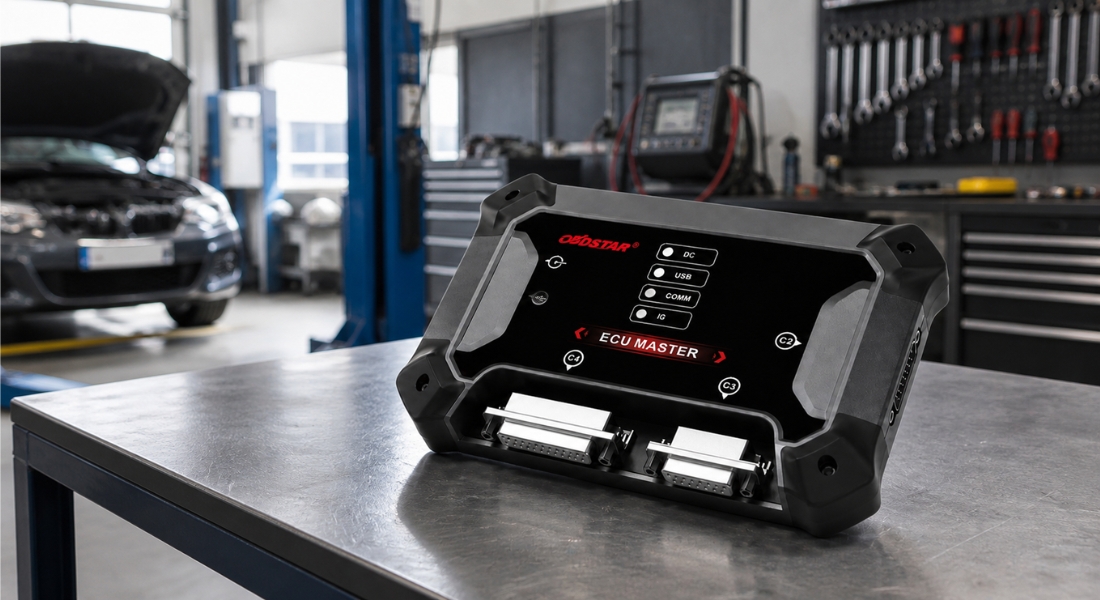

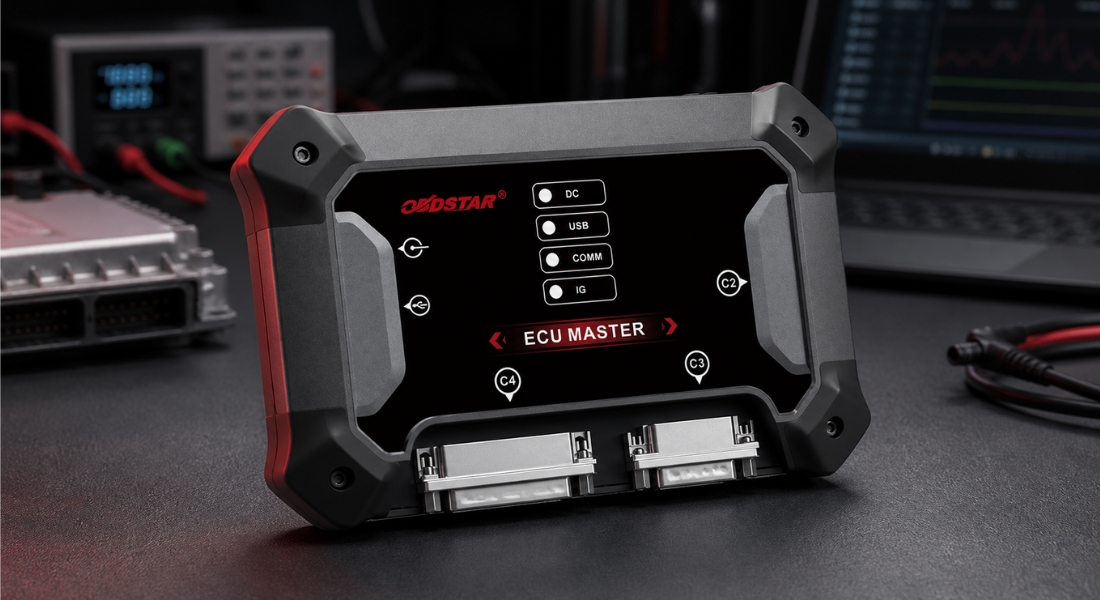

OBDStar ECU Master (HW)

Opis szczegółowy produktu

OBDStar ECU Master to profesjonalny programator przeznaczony do pracy z modułami sterującymi samochodów osobowych i pojazdów elektrycznych. W zależności od wybranej licencji umożliwia odczyt, zapis, tworzenie kopii zapasowych i klonowanie danych modułów sterujących lub przywracanie obsługiwanych modułów SRS i poduszek powietrznych po wypadku. Urządzenie obsługuje główne metody komunikacji stosowane podczas programowania modułów samochodowych, w tym tryby OBD, BENCH, BOOT, JTAG i BDM. Oprogramowanie jest przeznaczone dla komputerów z systemem operacyjnym Windows 10 lub nowszym. Oprogramowanie ECUMaster zawiera ostrzeżenia o nieprawidłowych procedurach, które pomagają ograniczyć ryzyko błędów podczas podłączania i programowania modułu. Dla obsługiwanych modułów ECU i poduszek powietrznych dostępne są opcjonalne specjalistyczne kable umożliwiające bezpośrednie podłączenie bez ręcznego łączenia poszczególnych pinów. Urządzenie podłącza się do komputera za pomocą kabla USB. Poszczególne operacje są następnie wykonywane za pomocą przejrzystego programu OBDStar ECU Master.

Jest to wyłącznie sprzęt – wybraną przez Państwa licencję oprogramowania A, B, C, D lub dowolną kombinację należy dodać wyżej na stronie, tutaj lub w koszyku.

Dostępne licencje

Do urządzenia należy dokupić licencję zgodnie z własnym wyborem. Dostępne są następujące warianty:

• Wariant A – Samochody osobowe: programowanie i klonowanie modułów sterujących samochodów osobowych i elektrycznych
• Wariant B – Motocykle: odczyt, zapis i klonowanie modułów sterujących silników motocykli
• Wariant C – Pojazdy ciężarowe: programowanie i klonowanie modułów sterujących pojazdów ciężarowych, autobusów i maszyn roboczych
• Wariant D – Poduszki powietrzne: przywracanie obsługiwanych modułów SRS i poduszek powietrznych po wypadku
• Wariant Full – A+B+C+D

Wariant A – Samochody osobowe

Wariant A jest przeznaczony do programowania modułów sterujących samochodów osobowych oraz wybranych pojazdów elektrycznych. Obsługuje moduły silnika ECM, skrzyni biegów TCM, nadwozia BCM, a w przypadku kompatybilnych pojazdów elektrycznych również moduły akumulatorowe i sterujące BMS oraz VCU.

Obsługiwane funkcje

• odczyt i zapis danych modułów ECM, TCM, BCM oraz wybranych modułów BMS / VCU
• klonowanie modułów i transfer danych między modułem oryginalnym a zamiennym
• odczyt i zapis pamięci Flash i EEPROM
• automatyczna korekcja sumy kontrolnej CheckSum
• odczyt i zapis numeru VIN
• Virgin Reset, personalizacja i transfer danych
• konwersja i deszyfrowanie danych immobilizera
• IMMO OFF / ON
• odczyt i zapis map modułów sterujących
• odblokowywanie i blokowanie obsługiwanych modułów ECU
• kalibracja czujnika temperatury płynu chłodzącego w obsługiwanych modułach
• kalibracja licznika kilometrów i czasu pracy modułu ECU w obsługiwanych systemach

Wariant B – Motocykle

Wariant B jest przeznaczony do pracy z jednostkami sterującymi silników motocykli. Obsługiwane aplikacje obejmują wybrane jednostki marek Harley-Davidson, Honda, CFMOTO, Kawasaki oraz innych producentów wymienionych w aktualnym wykazie obsługiwanych modeli.

Obsługiwane funkcje

• odczyt i zapis danych z motocyklowych modułów ECU
• odczyt i zapis pamięci obsługiwanych modułów
• klonowanie wybranych modułów sterujących silnika
• odczyt i zapis numeru VIN
• Reset do stanu fabrycznego (Virgin Reset) obsługiwanych modułów
• reset bufora danych
• kalibracja licznika kilometrów w obsługiwanych modułach
• praca w trybie BENCH w zależności od typu modułu sterującego

Wariant C – Pojazdy ciężarowe

Wariant C jest przeznaczony dla modułów sterujących samochodów ciężarowych, autobusów, maszyn rolniczych i innej ciężkiej techniki. Obsługuje wybrane moduły ECM, TCM i BCM marek Mercedes-Benz, Volvo, Scania, MAN, Iveco, Isuzu, Mitsubishi Fuso, Ford, John Deere, Kubota, Yanmar oraz innych producentów.

Obsługiwane funkcje

• odczyt i zapis danych z modułów ECM, TCM i BCM
• klonowanie obsługiwanych modułów sterujących
• odczyt i zapis numeru VIN
• Reset fabryczny obsługiwanych modułów
• automatyczna korekcja sumy kontrolnej CheckSum
• odczyt i zapis map modułów sterujących
• odblokowywanie i blokowanie obsługiwanych modułów ECU
• IMMO OFF / ON
• kalibracja licznika kilometrów w obsługiwanych systemach
• praca w trybach BENCH, BOOT, JTAG i BDM w zależności od typu modułu

Wariant D – Poduszki powietrzne

Wariant D jest przeznaczony dla specjalistów zajmujących się naprawami systemów SRS i modułów poduszek powietrznych. W przypadku obsługiwanych modułów umożliwia odczytanie niezbędnych danych, usunięcie zapisanych danych dotyczących wypadków oraz przywrócenie modułu do stanu pierwotnego po aktywacji systemu bezpieczeństwa.

Obsługiwane funkcje

• odczyt i tworzenie kopii zapasowych danych obsługiwanych modułów SRS i poduszek powietrznych
• usuwanie zapisanych danych dotyczących kolizji po wypadku
• zapisywanie poprawionych danych z powrotem do modułu sterującego
• przywracanie i naprawa obsługiwanych modułów poduszek powietrznych
• odczyt i zapis pamięci EEPROM, Flash lub DFlash w zależności od typu modułu
• procedury robocze i informacje niezbędne do prawidłowego podłączenia modułu
• ostrzeżenia o nieprawidłowej procedurze roboczej

Dostępność funkcji Crash Reset zależy od konkretnego producenta, oznaczenia modułu poduszki powietrznej, zastosowanego procesora oraz aktualnej wersji oprogramowania. Przed rozpoczęciem naprawy zalecamy sprawdzenie danego modułu w aktualnej liście obsługiwanych modułów.

Obsługiwane tryby podłączenia

• OBD – komunikacja i programowanie poprzez gniazdo diagnostyczne pojazdu
• BENCH – praca z zdemontowanym modułem bez konieczności jego otwierania
• BOOT – bezpośredni odczyt i zapis modułu w trybie serwisowym
• JTAG / BDM – praca z wybranymi procesorami i pamięciami poprzez bezpośrednie połączenie

Obsługiwane protokoły komunikacyjne

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• inne protokoły w zależności od typu modułu sterującego

Parametry techniczne

• System operacyjny: Windows 10 i nowsze
• Temperatura pracy: od -10 °C do 55 °C
• Temperatura przechowywania: od -20 °C do 70 °C
• Wymiary: 176 × 115 × 31 mm

Zawartość opakowania

• OBDStar ECU Master (konieczne jest dokupienie wybranej licencji oprogramowania)
• zasilacz
• kabel główny
• kabel USB
• kabel BENCH
• zestaw przewodów połączeniowych Jumper Wire
• przedłużacz 3-w-1 Jumper
• wielofunkcyjna płytka do odczytu i zapisu danych C4-01
• adapter C4-10
• kabel W004
• kabel W005
• kabel W006
• instrukcja obsługi
