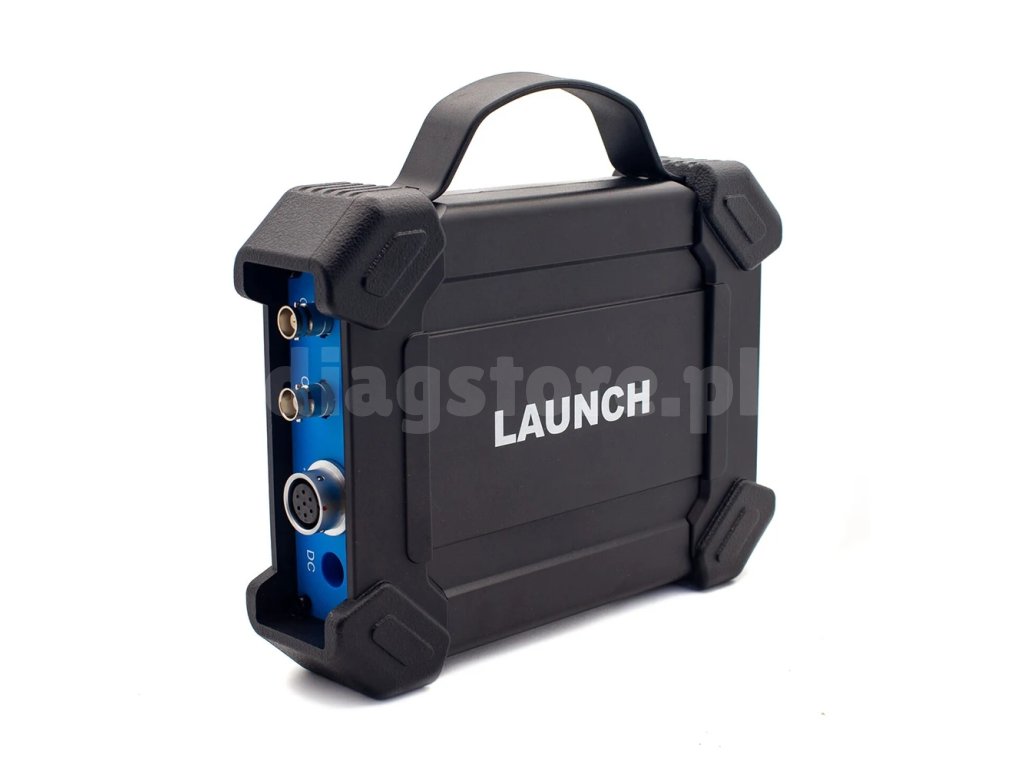

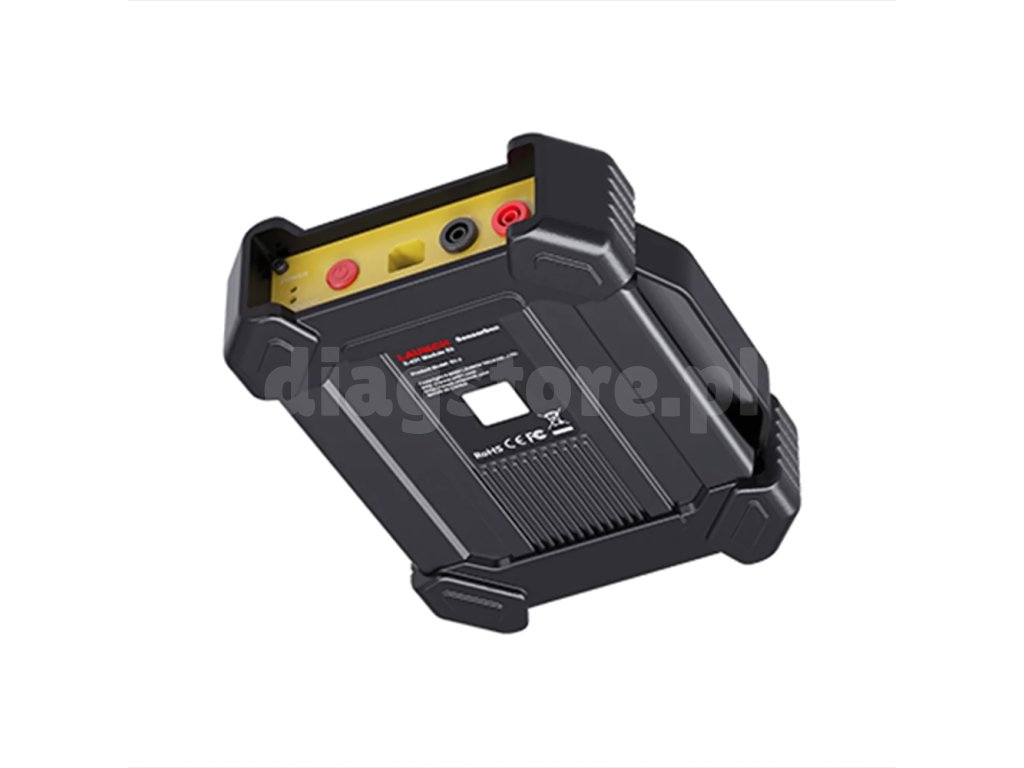

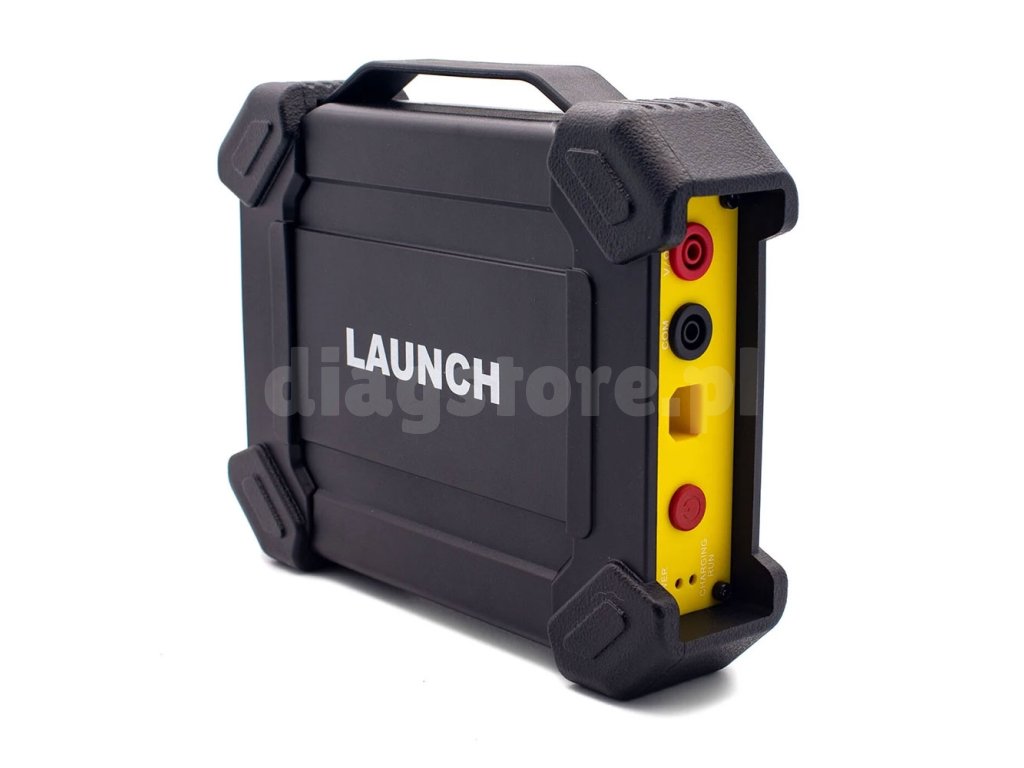

Launch S2-2 moduł czujnika

Opis szczegółowy produktu

Launch S2-2 Sensor Box to moduł zaprojektowany specjalnie do diagnozowania, testowania i symulowania większości usterek czujników samochodowych. Dzięki niemu użytkownicy mogą łatwo i szybko zdiagnozować i zasymulować czujnik, aby szybko rozwiązać problem z jednostką sterującą. Urządzenie obsługuje również funkcje multimetru. Dzięki tej funkcji użytkownicy mogą testować napięcie, rezystancję i pojemność. Moduł nie może być używany samodzielnie,musi być używany razem z narzędziami diagnostycznymi Launch, które są kompatybilne z tym modułem, takimi jak CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Główne cechy

• Sprawdź, czy sam moduł ECU działa
• Obsługuje ręczne wprowadzanie danych dotyczących postępów.
• Symulacja stanu pracy czujników bez konieczności wymiany części
• Symulacja niektórych specjalnych warunków pracy czujników bez konieczności wymiany części
• Może być używany jako multimetr do pomiaru rezystancji, napięcia AC/DC, pojemności, częstotliwości i sygnałów impulsowych itp.
• Jedno kliknięcie, aby wejść do intuicyjnego menu czujnika, siłownika, zdefiniowanego/narysowanego przebiegu, przebiegu czasowego, multimetru, ustawień systemowych
• Pomiar częstotliwości

Czujnik

Urządzenie jest wyposażone w funkcję „Czujnik”, która służy do pomiaru i pomiaru czasu. Służy do symulacji sygnałów wejściowych elektronicznego układu sterowania samochodu, a komputer samochodu dostosowuje warunki pracy silnika zgodnie z tymi parametrami.

Action Link

Służy do symulacji sygnału sterującego wyjściowego elektronicznego układu sterowania samochodu w celu oceny warunków pracy siłowników samochodu.

Multimetr

Dzięki tej funkcji użytkownicy mogą testować napięcie, rezystancję i pojemność.

Parametry

• Kształt fali: Do wyboru jest 9 kształtów fal: fala sinusoidalna do przodu, fala sinusoidalna do tyłu, fala prostokątna do przodu, fala prostokątna do tyłu, średnie napięcie, linia prosta, linia prosta wysokiego/niskiego napięcia, fala trójkątna i fala trapezowa.
• Częstotliwość: Ustaw częstotliwość wybranego przebiegu.
• Amplituda: Ustaw amplitudę wybranego przebiegu.
• Przesunięcie: Ustaw przesunięcie wybranego przebiegu.
• Faza: Ustaw fazę wybranego przebiegu.
• Cykl pracy: Ustaw cykl pracy wybranego przebiegu.
• Synchronizacja sygnału: Może spowodować jednoczesną transmisję sygnałów przez kanały CH1 i CH2.

Renderowanie ręczne

• Całkowita liczba klatek: 1-3 (opcjonalnie). Określa całkowitą liczbę punktów wyjściowych
• Zasadniczo pojedyncza fala składa się ze 100 punktów. Wartości 1-3 oznaczają, że można wybrać 100, 200 lub 300 punktów do utworzenia fali.
• Edytuj ramkę: służy do edycji ramki: można edytować jedną ramkę lub wszystkie
• Kształt fali: można wybrać wstępnie ustawiony kształt fali i umieścić go w obszarze ręcznego rysowania.
• Częstotliwość: Jeśli chcesz wyświetlić długość fali, możesz użyć opcji Częstotliwość: częstotliwość jednej klatki (dla wyjścia 3 klatek całkowita częstotliwość jest ustawiona na częstotliwość/3).
• Amplituda: Amplituda wyjściowego kształtu fali
• Przesunięcie: Przesunięcie wyjściowej fali
• Kształt fali czasowej:Ta funkcja służy do regulacji kształtu fali czasowej (wał korbowy + wałek rozrządu) silnika.

Parametry techniczne

Moduł czujnika

• Liczba kanałów: 2
• Dokładność: 1
• Zakres amplitudy: 1: 0–20 V
• Maksymalny prąd wyjściowy: 20 mA
• Wstępnie zdefiniowany zakres częstotliwości: 0–20 kHz
• Częstotliwość impulsu sygnału prostokątnego: 0 - 15 kHz
• Cykl pracy sygnału prostokątnego: 0–100%
• Zasilanie: wyjście symulatora czujnika/maks. prąd 20 mA (wyjście zasilane bateryjnie) – napęd elektromagnesu, cewki zapłonowe/prąd wyjściowy 2 A (zasilanie zewnętrzne)
• USB: USB2.0 typ B (z funkcją ładowania i zasilania/5 V)
• Obsługa symulacji napięcia stałego
• Obsługa symulacji stałej częstotliwości
• Obsługa symulacji predefiniowanych przebiegów
• Obsługa symulacji ręcznie rysowanych przebiegów
• Interfejs generatora sygnału: 2
• Port dla zewnętrznego źródła zasilania: 1
• Interfejs elektromagnesu: 1
• Interfejs multimetru: 2
• Temperatura pracy: 1: 0 °C - 50 °C
• Temperatura przechowywania: -30 °C - 70 °C

Multimetr

• Napięcie prądu stałego: 0 V - 700 V
• Napięcie prądu przemiennego: 0 V - 700 V
• Rezystancja: 0 Ω - 40 MΩ
• Pojemność: 0 F - 100 µF (maksymalny czas pomiaru 30 s)
• Dioda: 0 V - 1,5 V
• Wykrywanie ciągłości: dźwięki poniżej 30 Ω

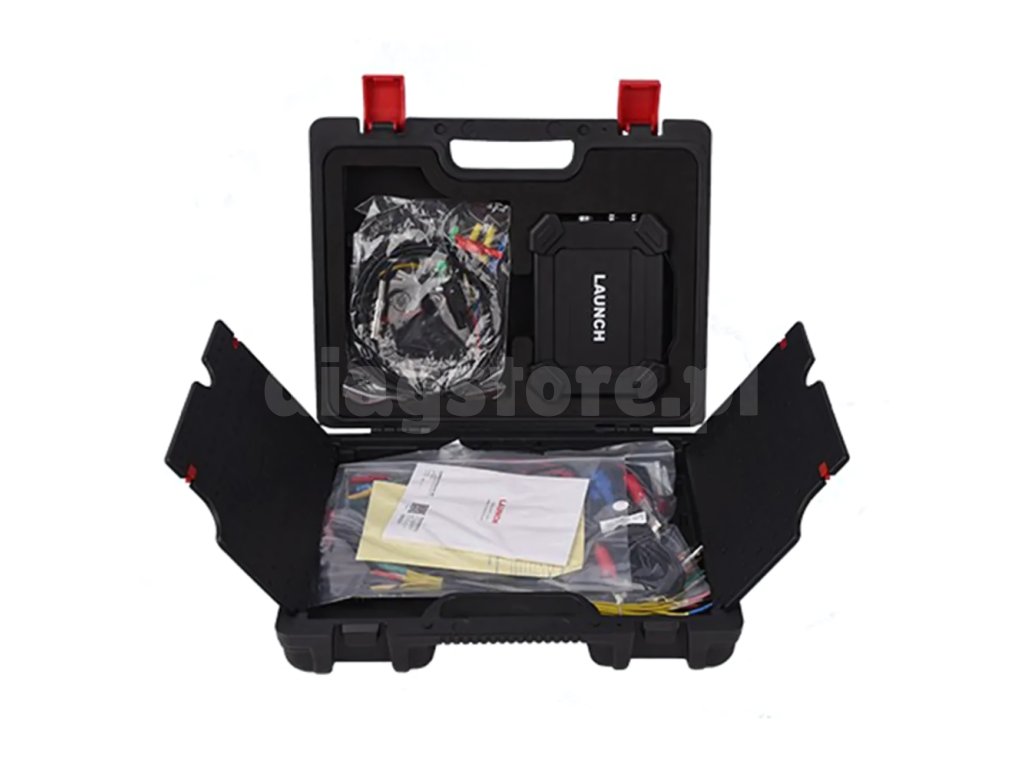

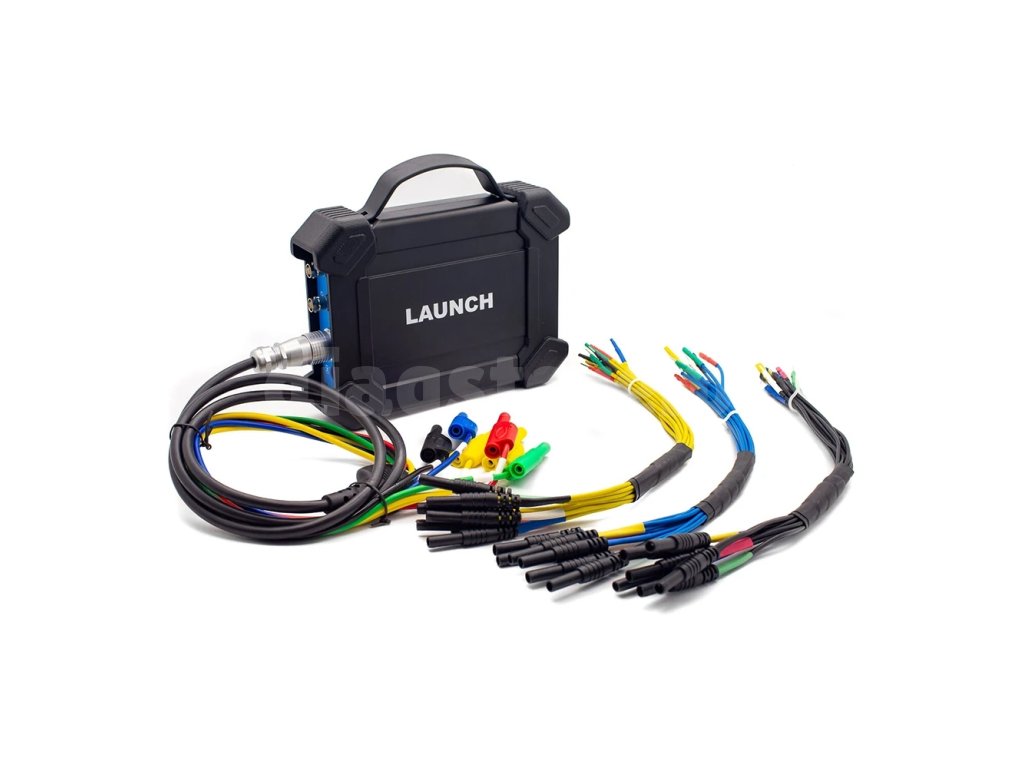

Zawartość opakowania

• Launch S2-2
• 2 przewody pomiarowe HT30
• 7-pinowy kabel adaptera interfejsu
• kabel z zaciskami akumulatorowymi
• Kabel USB
• 3x 6-kierunkowy kabel rozgałęźny
• 2x sondy pomiarowe do multimetru (czarna + czerwona)
• zestaw sond hakowych
• zasilacz
